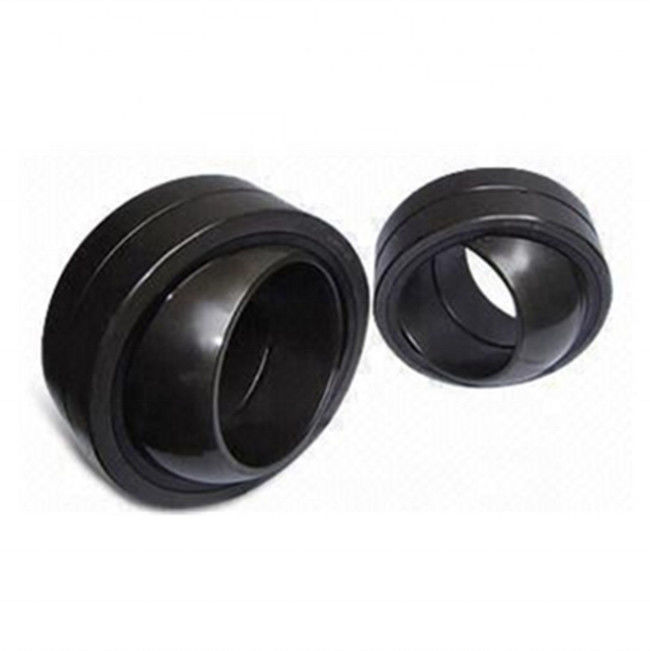

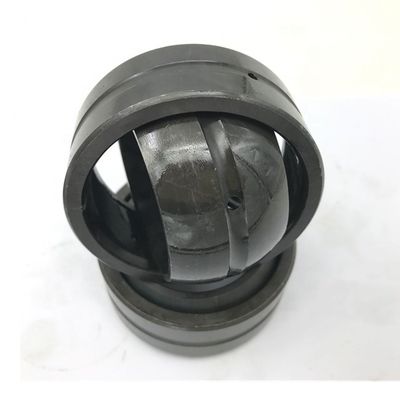

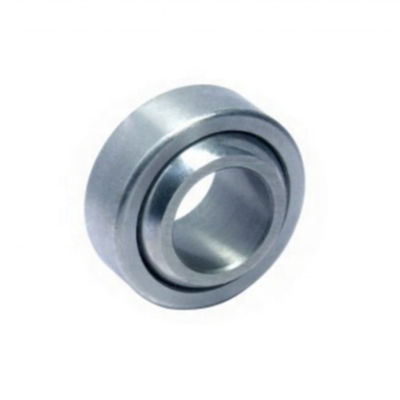

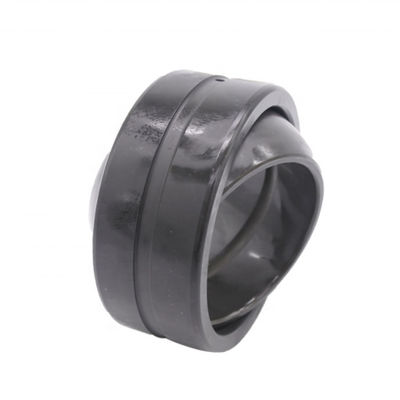

Incidences simples sphériques de radial de résistance à la corrosion de GE80ES

Description de produit

Le rapport commun est une structure spéciale de l'incidence de glissement. Il a les avantages de la structure simple que le roulement, qui se compose principalement de surface sphérique externe de l'anneau intérieur et l'anneau externe a une forme sphérique intérieure, capable résister à une plus grande charge, selon le type et la structure différents, peut soutenir la charge radiale, la charge et radial axial, axial et l'existence de la charge commune.

Les incidences simples sphériques ont des surfaces de contact sphériques qui permettent à l'anneau intérieur de tourner librement dans toutes les directions dans des contraintes d'incidence et de conception d'application. Ceci leur donne la capacité auto-pour aligner, qui signifie, par exemple, pour s'ajuster automatiquement sur le désalignement provenant de l'usinage inexact, les déformations de cadre de la soudure, ou les déformations de la goupille et du cadre dus aux forces statiques et dynamiques. Un tel désalignement produirait du chargement considérable de fin et causerait la défaillance précoce des paliers manchon cylindrique simples. Des incidences simples sphériques sont pensées ainsi pour avoir leur origine comme remplacement pour les paliers manchon ou les bagues cylindrique simples et s'appellent toujours de temps en temps les bagues de boule. Les incidences simples sphériques utilisent les anneaux intérieurs et externes avec les surfaces de glissement sphériques, et peuvent adapter aux charges radiales lourdes et aux charges axiales bidirectionnelles en même temps. Elles sont généralement employées pour la vitesse inférieure d'oscillation du mouvement (c'est-à-dire, mouvement angulaire), en tant que surface de glissement pour la forme sphérique peuvent également être inclinées sous un angle dans le mouvement (qu'aligne le mouvement).

1. Les anneaux intérieurs et externes sont enduits du bisulfure de molybdène pour réduit glisser le frottement.

2. Ces incidences simples sphériques ont une course externe rompue simple.

3. Cette incidence simple sphérique n'a pas des cannelures et par des trous.

4. Cette incidence simple sphérique doit être correctement lubrifiée avec la graisse.

Caractéristiques de l'incidence simple sphérique

1. matériel : les anneaux intérieurs et externes sont rapport en acier (GCr15).
2. traitement thermique : les anneaux intérieurs et externes sont éteints et phosphatage.
3. structure : Il n'y a aucun patte d'araignée et trou d'huile dans l'anneau intérieur et externe. L'anneau externe a une fente axiale.
4. surface de glissement : enduit du lubrifiant de poudre MoS2.
5. caractéristique de fonctionnement : Elle a les avantages de la résistance à l'abrasion, de la résistance à la corrosion, et de l'alignement d'individu. Elle applique à la machine qui exige la charge radiale lourde et la charge axiale dans une direction de petite taille-gamme.

Catalogue de l'incidence simple sphérique de GE es/GE… es 2RS/GE… ES-2LS

Diamètre de trou : 15-240mm     Diamètre extérieur : 26-340mm (approprié aux deux trois types)

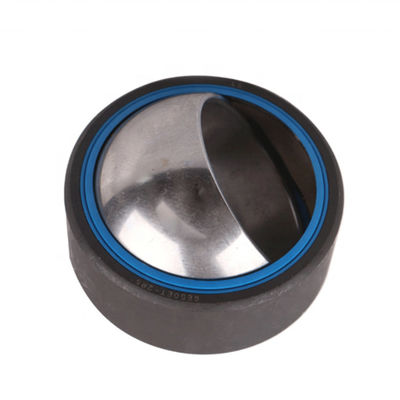

le rapport avec le suffixe 2RS ont un joint de double lèvre des deux côtés de l'incidence.

en soutenant avec le suffixe -2LS ayez un acier de tôle renforcé, joint résistant de triple-lèvre des deux côtés de l'incidence.
