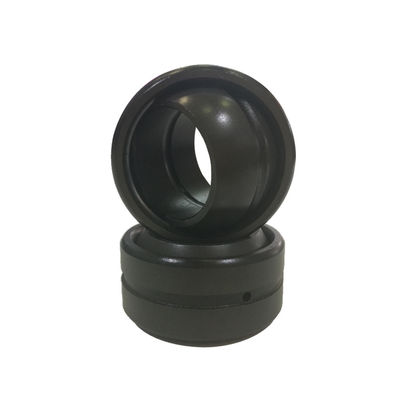

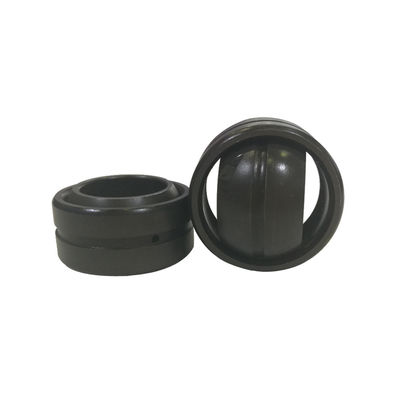

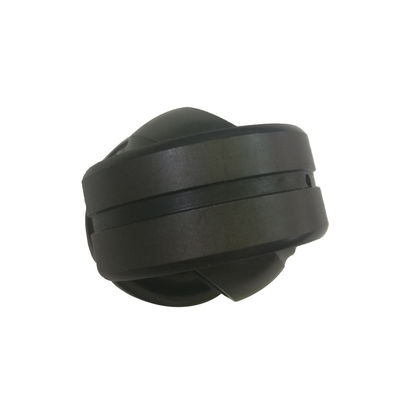

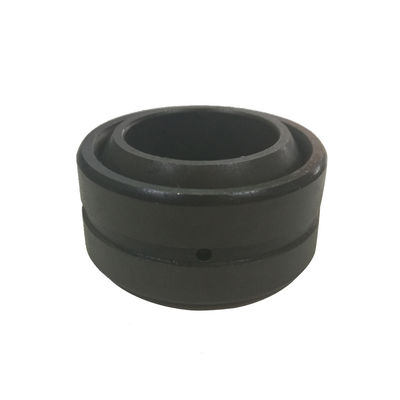

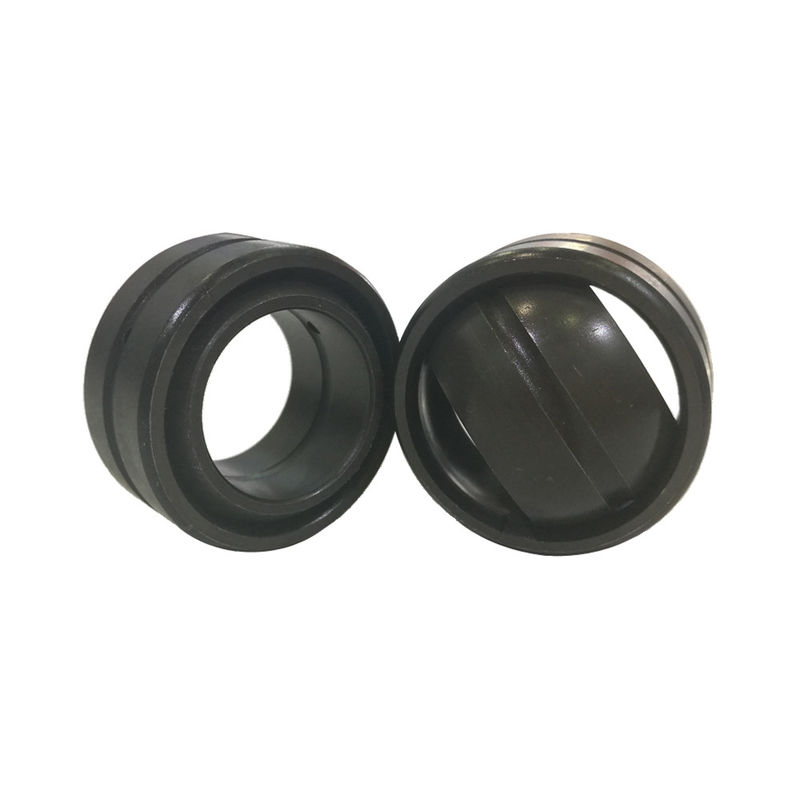

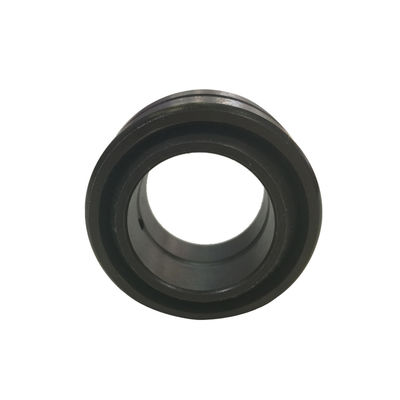

Individu alignant les incidences simples sphériques de série de GE d'acier au chrome

Individu alignant les incidences simples sphériques de GE d'acier au chrome

Vitesse de rotation élevée
le lt est une incidence de glissement sphérique de surface.
le lt se compose principalement d'un anneau interne avec une surface sphérique externe et d'un anneau externe avec une surface sphérique intérieure.

à faible bruit
le lt peut soutenir la charge radiale, la charge axiale, ou une charge combinée du radial et des forces axiales.

Longue durée de vie
La grande capacité de charge, résistance à l'impact forte, résistance à la corrosion, preuve d'usage, lubrification de self-aligning.good, peut fonctionner correctement même si déplacé pendant l'acompte.

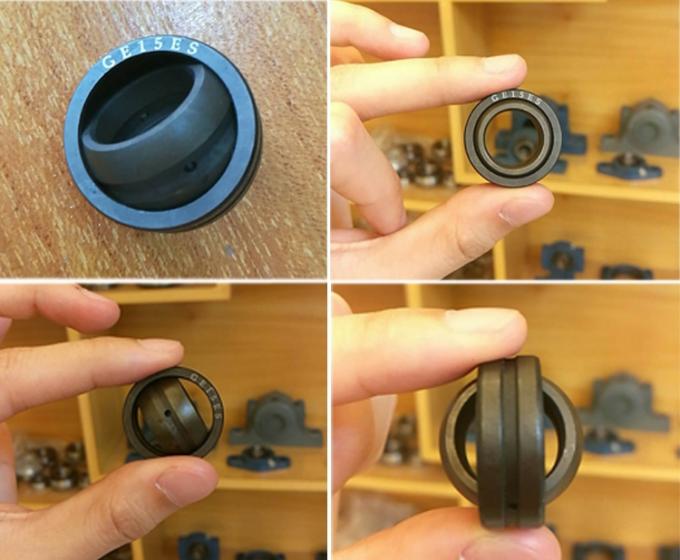

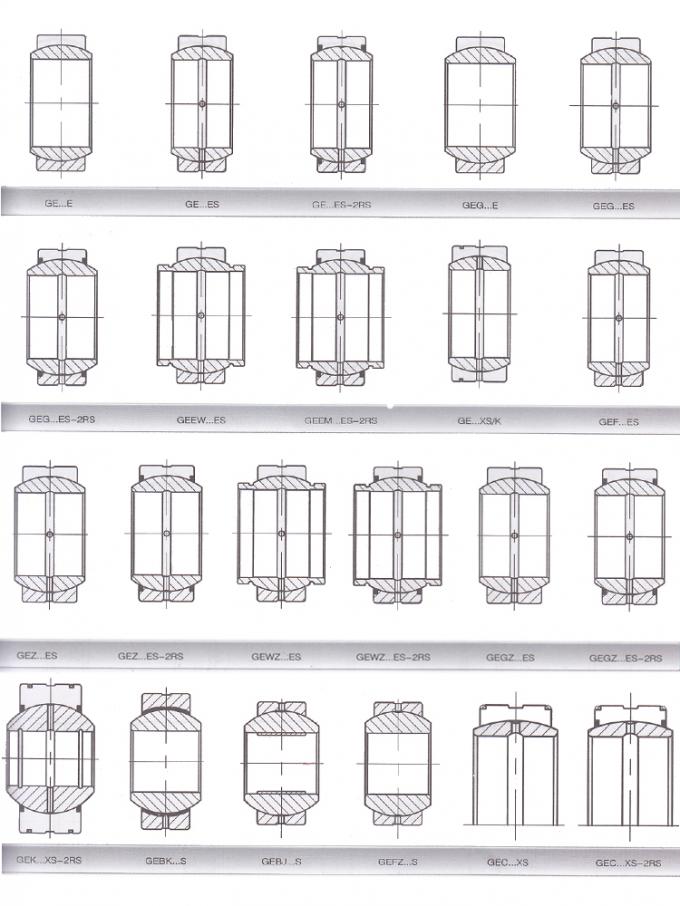

• La dimension détaillée de l'incidence simple sphérique de série de GE. .ES (- 2RS) GE


• Définition :


Les incidences simples sphériques ont un anneau intérieur avec un corps convexe sphered en dehors de la surface et un anneau externe avec également sphered mais concaves radiaux à l'intérieur de la surface. Leur conception les rend particulièrement appropriées à soutenir des dispositions où des mouvements d'alignement entre l'axe et le logement doivent être adaptés, ou où des mouvements oscillants ou récurrents d'inclinaison ou de pivotement doivent être autorisés aux vitesses de glissement relativement lentes. Les incidences simples sphériques radiales de FSZ sont disponibles avec différentes combinaisons de surface de contact glissant. Les surfaces de glissement de l'anneau intérieur et externe sont faites à partir de différents matériaux. Il y a deux groupes principaux : incidences simples sphériques exigeant l'entretien (acier-sur-acier) et les incidences simples sphériques exemptes d'entretien.

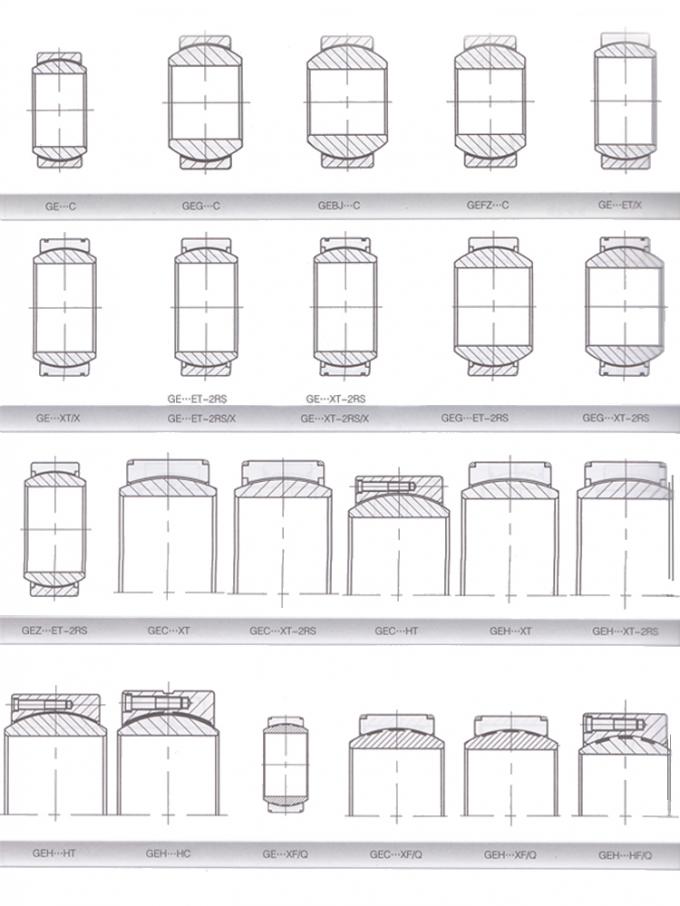

• Genres d'incidences simples sphériques

incidences 1.Spherical simples exigeant l'entretien (acier-sur-acier) : Il ont durci la surface de contact glissant sur les deux anneaux. Les surfaces sont traitées avec du bisulfure de molybdène et phosphatées. Il a des caractéristiques d'usage-résistance et d'usage-corrosion. Incidences avec cette combinaison de surface de contact glissant exiger le relubrication régulier. Le de haute résistance des surfaces de contact glissant rend ces incidences particulièrement appropriées à soutenir des dispositions où des charges lourdes de la direction alternative, des charges de choc ou des charges statiques lourdes doivent être adaptées.

2. incidences simples sphériques exemptes d'entretien : Il ont trois groupes : acier-sur-PTFE le matériau composite, acier-sur-PTFE l'alliage de tissu et d'acier-sur-cuivre. La capacité dynamique de soutien de charge de acier-sur-PTFE les incidences simples sphériques de tissu est plus haute que celle de acier-sur-PTFE le matériau composite. Elles ont le frottement très bas et peuvent être actionnées sans entretien. Elles sont employées pour des applications où les longues vies de rapport sont exigées sans entretien, ou où les conditions de fonctionnement, telles que la lubrification insuffisante ou l'absence de la lubrification rendent l'utilisation des incidences d'acier-sur-acier déconseillée.

• Caractéristiques de conception :

Grande capacité de charge

Résistance à l'impact forte

résistance à la corrosion

Preuve d'usage

Auto-dressant

Bonne lubrification

Il peut fonctionner correctement même si déplacé pendant l'acompte

• Chaîne permise de température de fonctionnement :


-50℃~+150℃ : Acier-sur-acier de FSZ, acier-sur-PTFE le matériau composite et acier-sur-PTFE les incidences simples sphériques radiales de tissu.

-30℃~+130℃ : Beairngs simples sphériques de FSZ avec des joints

À un plus haut temerature, la portance sera réduite.

• Durée de vie :


La durée de vie d'une incidence simple sphérique actionnée dans des conditions mélangées ou sèches de frottement est déterminée par l'augmentation de soutenir le dégagement ou de soutenir le frottement provoqué par l'usage progressif des surfaces de glissement, la déformation en plastique du matériel coulissant ou la fatigue de la surface de glissement. Selon l'application, l'usage ou l'augmentation permise permis du frottement sera différente. Ceci signifie que dans les mêmes conditions d'operationg la durée de vie qui peut être obtenue dans la pratique sera différente.

La durée de vie d'une incidence simple sphérique est le nombre de mouvements de oscillation, ou le nombre de temps d'exploitation que l'incidence entretiendra avant une augmentation définie de soutenir le dégagement ou une augmentation définie de frottement est atteint.

La durée de vie efficace est que la vie qui sera atteinte par une plaine sphérique donnée soutenant dans des conditions de fonctionnement réelles. Elle est déterminée par l'importance et le type de charge, mais également par plusieurs autres facteurs, tels que la contamination, la corrosion, la charge à haute fréquence et les cycles de mouvement, le choc etc. Certains de ces facteurs sont impossibles à déterminer ou peuvent seulement être déterminés avec la difficulté.

• Support

Pour faciliter monter, les extrémités des goupilles ou les axes et les bords de loger des trous devraient avoir un chanfrein d'avance de 10 à 20°. Les incidences peuvent plus facilement être poussées en le place et il y a peu de risque de dommages aux surfaces de contact provoqué par le travers de l'incidence.

En montant les incidences simples sphériques avec un anneau externe rompu ou en deux parties, il est essentiel que le joint devrait être placé à 90 à la direction principale de charge, autrement la durée de vie se raccourcira, en particulier sous des charges lourdes.

• Lubrification :

Pour les incidences simples sphériques exigeant l'entretien qui sont du type d'acier-sur-acier, le but de la lubrification est principalement de réduire l'usage, de réduire le frottement et d'empêcher l'éraillure. Également la graisse sert à protéger les incidences contre la corrosion. La fréquence du relubrication de l'incidence pendant son opération prolongera sensiblement la durée de vie.

Pour acier-sur-PTFE les incidences simples sphériques de tissu, il y a un transfert de PTFE à partir de tissu à la surface en acier de opposition de l'anneau intérieur. N'importe quelle lubrification des surfaces de contact glissant toucherait à ce transfert et raccourcirait soutenir la vie. La lubrification de Therefore de ces incidences n'est pas recommandée.

Pour acier-sur-PTFE les incidences simples sphériques de matériau composite, en règle générale, il ne doit pas être lubrifié. Quand les conditions de fonctionnement sont telles que le cachetage et la protection augmentés contre la corrosion sont exigé. On lui recommande que l'incidence ou l'espace entourant l'incidence soit remplie de graisse basse de lithium.
