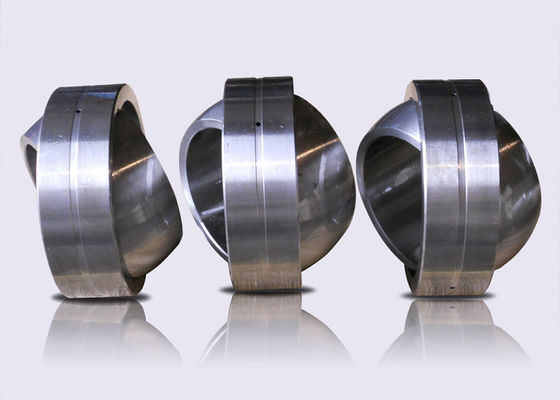

Incidences simples sphériques de contact angulaire de résistance à l'impact

Les incidences simples sphériques contact radial/angulaire impact la résistance

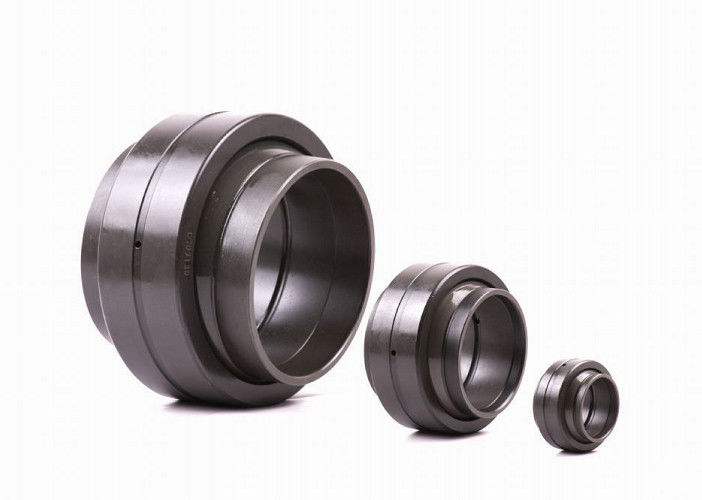

Incidences simples sphériques

1. Des incidences simples sphériques, également appelées les bagues simples sphériques, sont principalement utilisées dans les machines différentes accompagnées avec le mouvement rotatoire, le mouvement d'inclinaison, et le mouvement de oscillation à vitesse réduite. Par exemple, elles peuvent être trouvées dans les cylindres hydrauliques, la presse à forger, les machines d'ingénierie, l'équipement automatisé, les amortisseurs de voiture, et les machines de garde de l'eau, etc.

2. Cette capacité de portance et d'impact-résistance de caractéristiques du produit grande. Elle est habituellement traitée avec la technique spéciale. Sa surface est passée en galvanisant et en phosphatant le processus. Par conséquent, notre produit donne la résistance à la corrosion ultra-forte. La caractéristique auto-lubrifiante permet à la bague simple sphérique de fonctionner normalement en cas de dislocation.

3. L'incidence simple sphérique a les anneaux intérieurs et externes avec les surfaces sphériques. Elle peut soutenir une grande charge. Cette incidence auto-lubrifiante est principalement divisée en type radial, type angulaire de contact, et type d'embout à rotule. Elle peut être créée dans différentes formes selon de diverses applications.

Selection modèle

Tolérances pour les incidences simples sphériques de contact angulaire

anneau et largeur intérieurs de l'incidence

anneau externe

Types

(1) type de GE… E : Choisissez chaque anneau externe, aucun réservoir de stockage de pétrole. Peut soutenir la charge radiale et la plus petite charge axiale dans l'un ou l'autre de direction.
(2) type de GE… es : l'anneau externe fendu simple, là sont réservoir de stockage de pétrole. Peut soutenir la charge radiale et la plus petite charge axiale dans l'un ou l'autre de direction.
(3) type de GE… ES-2RS, type de GEEW… ES-2RS : l'anneau externe fendu simple, là sont le réservoir de stockage de pétrole, côtés avec un anneau. Peut soutenir la charge radiale et la plus petite charge axiale dans l'un ou l'autre de direction.
(4) type de GE… ESN : anneau externe fendu simple, type de GE… XSN : anneau externe de fente de double (anneau externe de fente), réservoir d'huile de graissage, la cannelure d'anneau externe. Peut soutenir la charge radiale et la plus petite charge axiale dans l'un ou l'autre de direction. Cependant, la charge axiale d'anneau ressort à soutenir, sa capacité de résister à la charge axiale est réduite.
(5) type de GE… HS : l'anneau intérieur avec le réservoir de stockage de pétrole, double demi anneau externe, dégagement usé peut être ajusté. Peut soutenir la charge radiale et la plus petite charge axiale dans l'un ou l'autre de direction.
(6) type DE1 de GE… : anneau intérieur d'acier de rapport durci, l'anneau externe de l'acier de rapport. En assemblant l'extrusion intérieure avec la cannelure et le trou de lubrification. À l'intérieur du diamètre des incidences moins de 15mm, d'aucune cannelure et du trou de lubrification. Peut soutenir la charge radiale et la plus petite charge axiale dans l'un ou l'autre de direction.
(7) type DEM1 de GE… : anneau intérieur d'acier de rapport durci, l'anneau externe de l'acier de rapport. Quand incidence intérieure expulsée se réunissante dans l'incidence, la pression du côté externe de la cannelure de rapport axialement fixe. Peut soutenir la charge radiale et la plus petite charge axiale dans l'un ou l'autre de direction.
(8) type de GE… DS : cannelure convenable d'anneau externe et cannelure de lubrification. Seulement les incidences de grande taille. Peut soutenir la charge radiale et plus petite dans n'importe quelle charge axiale de direction (le côté convenable de cannelure ne peut pas soutenir la charge axiale)
