Name: GEC GEG GEK GEH Rod Ends Bearings commun articulant mécanique
Brand: OEM

Aperçu Produits Incidence simple de Bush

GEC GEG GEK GEH Rod Ends Bearings commun articulant mécanique

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Détails sur le produit:

Lieu d'origine:	La Chine
Nom de marque:	OEM
Certification:	ISO 16949

Conditions de paiement et expédition:

Quantité de commande min:	Négociable
Prix:	Negotiation
Détails d'emballage:	Paquet standard d'exportation de cas en bois
Délai de livraison:	10-15 jours ouvrables
Conditions de paiement:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	1000000 morceaux par mois

Contactez

Description de produit détaillée

Nom:	Rod End Joint Bearing	Matériel:	Rapport de l'acier, acier de Stianless, en bronze
Série:	GE, GEC, GEG, GEEW, GEK, série de GEH	Estimation de précision:	ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4
Cage:	Acier, laiton, nylon	Dégagement:	C0, C1, C2, C3, C4, C5 etc.
Vibration:	V1, V2, V3
Surligner:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

GEC GEG GEEW GEK GEH Rod Ends Bearings commun articulant mécanique

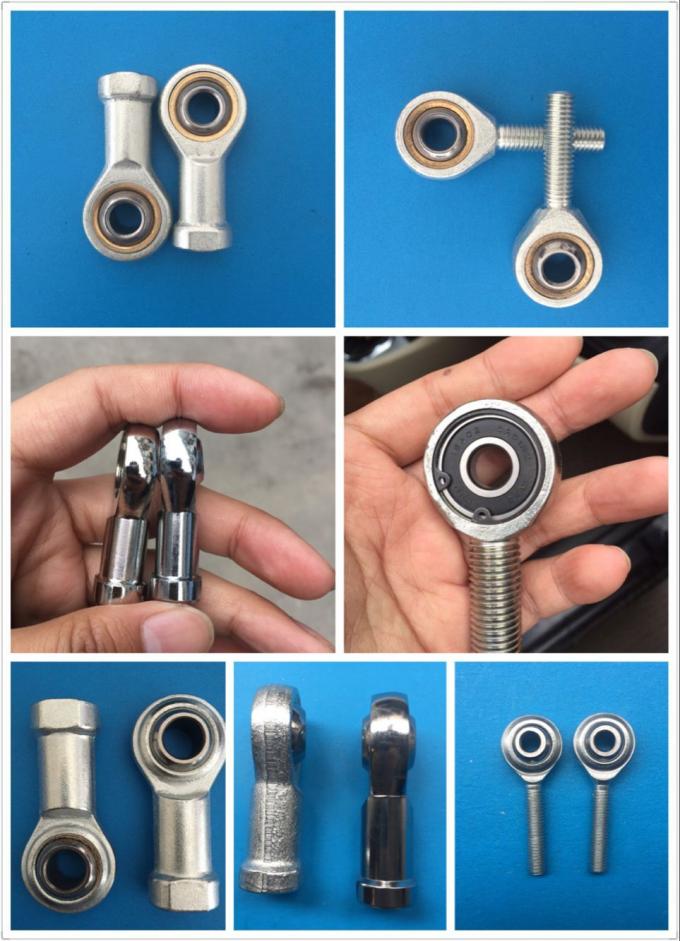

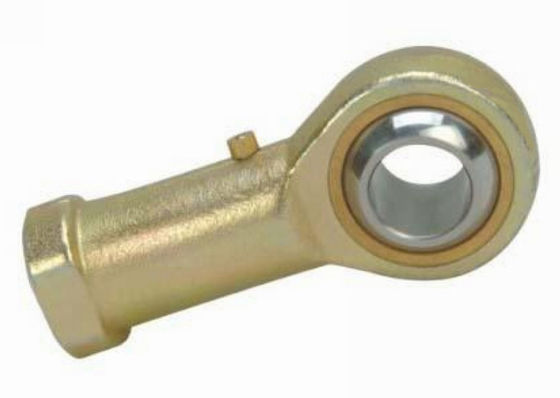

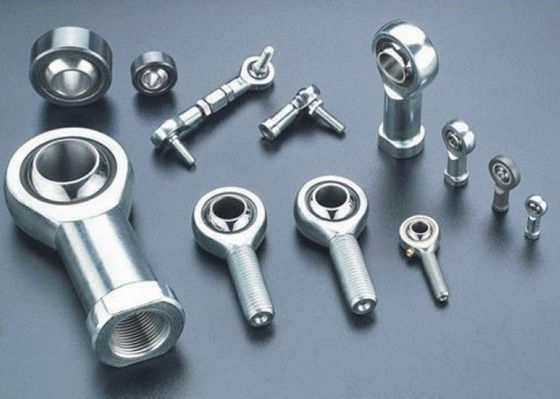

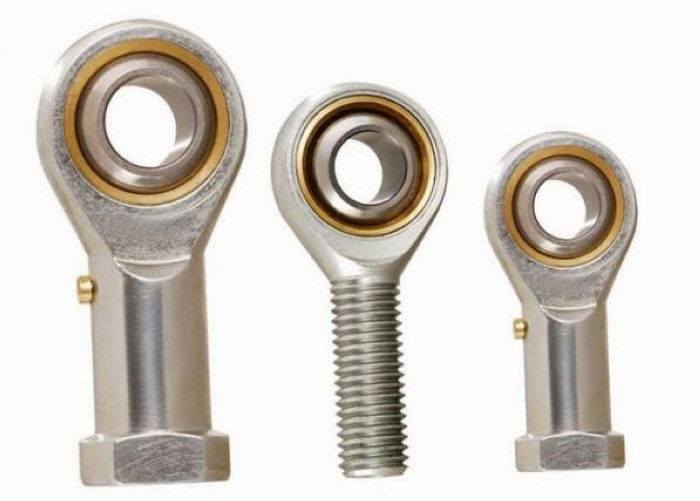

Rod Ends est un joint articulant mécanique. De tels joints sont employés sur les extrémités des barres de commande, liens de direction, tiges de renfort, ou n'importe où un joint articulant de précision est exigé, et où une extrémité de chape (qui exige l'alignement parfait de 90 degrés entre l'axe joint et le deuxième composant) est inappropriée. Un pivot de boule avec une ouverture par laquelle un boulon ou tout autre matériel de connexion peut passer est pressé dans une enveloppe circulaire avec un axe fileté joint. La partie filetée peut être masculine ou femelle. L'avantage du joint de hemi est que l'insertion de boule permet la tige ou boulonne le dépassement par c'à aligner mal à un certain degré (un angle autre que 90 degrés). Un lien terminé en deux joints de hemi permet le désalignement de leurs axes joints (à savoir, autre que 180 degrés) une fois utilisé dans la tension. Une fois utilisées dans la compression, les à travers-tiges sont forcées aux extrémités de la gamme du désalignement de leur boule, qui entasse le lien à un angle oblique.

Tolérances pour des embouts à rotule

1> la tolérance△ du dmp et des △Bs de GIR… FONT, l'ORPHIE. .DO, GIR… R-U, l'ORPHIE… R-U, GIR. .UK-2RS, l'ORPHIE… UK-2RS et GIHR… FONT,
GIHR-K… FONT, GIHO-K… FONT, GK… FONT, GF… FONT, GIR. .UK-2RS, l'ORPHIE… UK-2RS sont identiques que les incidences simples sphériques radiales
GE… E, GE… ES, GE… R-U, GE… UK-2RS.
2>△ le dmp et les △Bs de GIHN-K… LO, GF… LO sont identiques que les incidences simples sphériques radiales GE… LO.
3>△ le dmp et les △Bs de SIBP… S, SABP… S, SIZP… S, SAZP… S, SAZJ… - et SAZJ… sont identiques que les incidences simples sphériques radiales GEBK… S.
4> série CHS…, COS…

d millimètre		△dmp um		△Les BS um
plus de	y compris.	maximum	minute	maximum	minute
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



Déviation de taille de centre de BBB>

d millimètre		△HS millimètre		△h1s millimètre
plus de	y compris.	maximum	minute	maximum	minute
-	6	0,8	-1,2	0,65	-1,05
6	20	0,8	-1,2	0,8	-1,2
20	30	1	-1,7	1	-1,7
30	45	1,4	-2,1	1,4	-2,4
45	60	1,8	-2,7	1,8	-2,7
60	80	2,25	-3,4	2,25	-3,4
80	125	2,7	-3,4	2,7	-3,4
125	200	3,2	-4,2	3,2	-4,2

d millimètre		Groupe normal um
plus de	y compris.	minute	maximum
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… R-U, ORPHIE… R-U, GIR… UK-2RS, ORPHIE… UK-2RS

Série GIR… R-U, ORPHIE… R-U, GIR… UK-2RS, ORPHIE… UK-2RS

d millimètre		Groupe normal um
plus de	y compris.	minute	maximum
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ…, SAZJ…

Série SIZJ…, SAZJ…

d millimètre		Groupe normal um
plus de	y compris.	minute	maximum
-	8	10	30
8	14	15	60
14	20	40	80

Ajustements des embouts à rotule

Ajustements d'axe d'AAA>

Conditions de fonctionnement	Tolérance
Avec les charges indéterminées	n6, p6
États de Normsa	h6, h7

Fil de BBB>

Fil masculin	Fil femelle
6g	6h
UNF-2A	UNF-2B

Tolérances de diamètre d'axe de CCC>

diamètre millimètre d'axe		tolérances de diamètre d'axe um
diamètre millimètre d'axe		h6		H7		n6		p6
plus de	y compris.	Haut	le bas	Haut	le bas	Haut	le bas	Haut	le bas
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
